April 15, 2023
परियोजना अवलोकन:
निर्माण प्रक्रिया: सीएनसी मशीनिंग
सामग्री: एल्यूमिनियम 6061-टी 6
भाग आयाम: 390.00 × 213.00 × 130.00 मिमी
भूतल फिनिशिंग: सैंडिंग, थ्रेडिंग, एनोडाइजिंग ब्लू
मात्रा और लीड टाइम: 1 यूनिट, 7 दिन
ग्राहक ऑस्ट्रेलिया की एक कंपनी थी जो द्रव प्रणालियों के लिए पेशेवर सेवा और इंजीनियर समाधान पेश करती थी।यह प्रोटोटाइप कम मात्रा में उत्पादन से पहले तरल दबाव और फिटिंग का परीक्षण करने के लिए बनाया गया था।चूंकि बड़े आयाम, आकार स्थिरता और मिलिंग सहिष्णुता प्रमुख बिंदु थे।
सीएनसी मशीनिंग आमतौर पर बड़े काटने के उपकरण द्वारा मोटे मिलिंग से अवांछित सामग्री को तेजी से हटाने के लिए, धीरे-धीरे छोटे उपकरणों द्वारा ठीक मिलिंग से शुरू होती है।3 अक्ष सीएनसी मिलिंग के लिए, वर्कपीस को मैन्युअल रूप से घुमाया गया था और भाग को साथ-साथ मिलाने के लिए सटीक रूप से पुन: व्यवस्थित किया गया था, सहिष्णुता लगभग ± 0.1 मिमी।
फिक्स्चर और जिग्स को आमतौर पर उच्च दक्षता और सहनशीलता के लिए एसिट मिलिंग के लिए लगाया जाता था।एक गहरा गड्ढा खोदा गया था क्योंकि यह मिलिंग क्षमता से बाहर था।सरफेस फिनिशिंग से पहले CNC मशीनी प्रोटोटाइप।मिल्ड सतह पर सभी कटिंग लाइन्स और बर्स को सैंडिंग और बीडब्लास्टिंग द्वारा हटा दिया गया था।

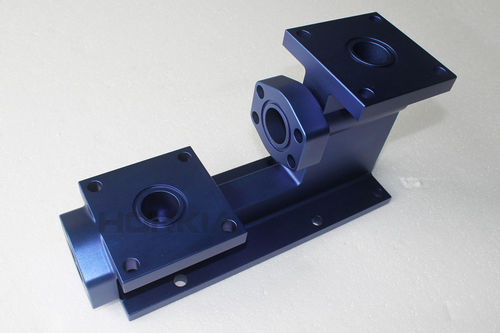

एल्युमिनियम एनोडाइजिंग की अंतिम फिनिशिंग।एनोडाइज्ड फिल्म ने सौंदर्यबोध के साथ-साथ भाग को जंग और घर्षण प्रतिरोध प्रदान किया।आम तौर पर, 6061/6063 और 5052 गुणवत्ता वाले एनोडाइजिंग फिनिशिंग प्राप्त करने के लिए एल्यूमीनियम सामग्री की सामान्य और पसंदीदा श्रृंखला थी।
सीएनसी मशीनिंग के तेजी से बढ़ते और व्यापक अनुप्रयोगों में से एक आज सस्ते और लक्ष्य सामग्री, कड़ी सहनशीलता के साथ-साथ आमतौर पर सस्ते उत्पादन लागत के अपने फायदे के लिए रैपिड प्रोटोटाइपिंग है, इस प्रकार सीएनसी मिल्ड प्रोटोटाइप तंत्र और शक्ति सत्यापन पर अधिक विश्वसनीय और किफायती प्रतिक्रिया प्रदान करते हैं।
